頻響曲線怎么看？?jī)蓷l曲線分別代表什么

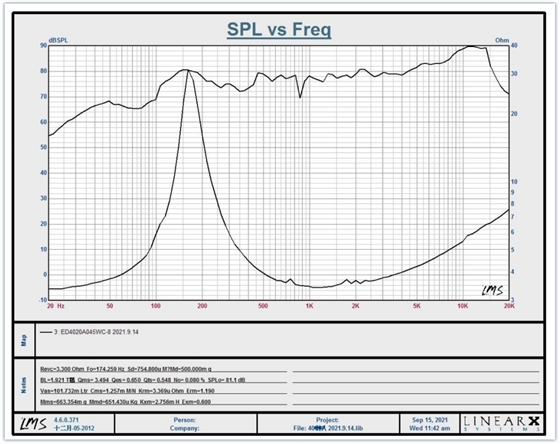

我們以上圖為例，在圖片中：

上方的曲線（較高的曲線）： 是 聲壓曲線 (SPL)，對應 左側縱軸（dB SPL）。

這條曲線顯示喇叭在不同頻率下的聲壓級表現，也就是聲音的輸出強度。

下方的曲線（較低的曲線）： 是 阻抗曲線，對應 右側縱軸（Ohm）。

在SPL vs Freq 的頻響曲線圖中，常見的兩條線分別代表：

聲壓級 (SPL - dB)：

圖中的 左側縱軸（dB SPL） 對應的曲線，通常是頻率響應的聲壓級曲線。

它反映喇叭在不同頻率下的聲音輸出強度（以分貝為單位）。曲線越高，說明該頻率的聲音輸出越強。

在這張圖中，聲壓級的范圍是 10 dB 到 90 dB，可以用來評估喇叭的頻率響應特性和音質表現。

阻抗 (Ohm)：

圖中的 右側縱軸（Ohm） 對應的曲線，通常是喇叭的阻抗曲線。

它顯示喇叭在不同頻率下的電阻變化情況（以歐姆為單位）。阻抗在諧振頻率（Fs）附近會出現一個峰值，然后趨于平穩。

在這張圖中，阻抗的范圍是 3 Ohm 到 40 Ohm。這條線表明喇叭的負載特性，幫助工程師判斷如何設計音箱和功放電路。

如果您想了解更詳細的只是，可跳轉到：如何在頻響曲線中判斷一款喇叭音質的好壞
